渦輪流量計的工作原理及應用

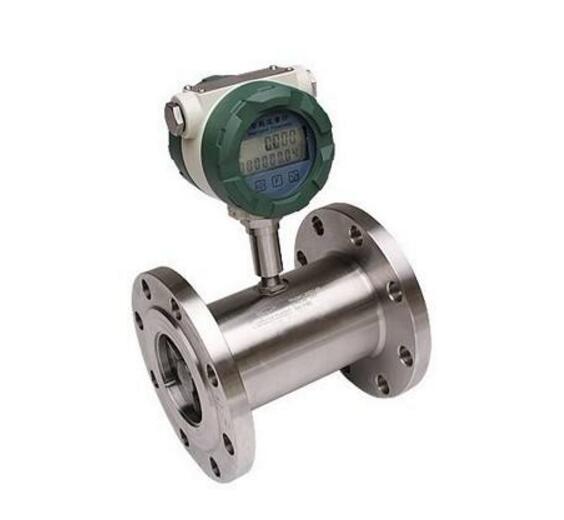

渦輪流量計由渦輪、軸承、前置放大器、顯示儀表組成。被測流體沖擊渦輪葉片，使渦輪旋轉，渦輪的轉速隨流量的變化而變化，即流量大，渦輪的轉速也大，再經磁電轉換裝置把渦輪的轉速轉換為相應頻率的電脈沖，經前置放大器放大后，送入顯示儀表進行計數和顯示，根據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。
渦輪流量計是一種有很多優點的流量儀表，主要有以下特點：
1、準確度高
渦輪流量計的準確度在（0．5－0. 1）％左右．在線性流量范圍內，即使流量發生變化，累積流量準確度也不會降低．并且在短時間內，渦輪流量計的再現性可達0．05％．
2、量程比寬
渦輪流量計的量程比可達8—10．在同樣口徑下，渦輪流量計的最大流量值大于很多其它流量計。
3、適應性強
渦輪流量計可以做成封閉結構，其轉速信號是非接觸測量，所以容易實現耐高壓設計。
4、數字信號輸出
渦輪流量計輸出為與流量成正比的脈沖數字信號．它具有在傳輸過程中準確度不降低、易于累積、易于送入計算機系統的優點。
渦輪流量計的應用及安裝：
渦輪流量計所測得的液體，一般是低粘度的（一般應小于15×l0－6m2／s）、低腐蝕性的液體．雖然目前已經有用于各種介質測量的渦輪流量計，但對高溫、高粘度、強腐蝕介質的測量仍需仔細考慮，采取相應的措施．當介質粘度v大于15×l0－6m2／s時，流量計的儀表系數必須進行實液標定，否則會產生較大的誤差．（汽－液兩相流、氣－固兩相流、濃－固兩相流均不能用渦輪流量計進行測量．）
流速分布不均和管內二次流的存在是影響渦輪流量計測量準確度的重要因素．所以，渦輪流量計對上、下游直管段有—定要求．對于工業測量，一般要求上游20D，下游5D的直管長度．為消除二次流動，最好在上游端加裝整流器．若上游端能保證有20D左右的直管段，并加裝整流器，可使流量計的測量準確度達到標定時的準確度等級．
渦輪流量計對流體的清潔度有較高要求，在流量計前須安裝過濾器來保證流體的清潔．過濾器可采用漏斗型的，其本身清潔度，可測其兩端的差壓變化得到．
為保證通過流量計的液體是單相的，即不能讓空氣或蒸氣進入流量計，在流量計上游必要時應裝消氣器．對于易氣化的液體，在流量計下游必須保證一定背壓．該背壓的大小可取最大流量下流量傳感器壓降的二倍加上最高溫度下被測液體蒸氣壓的1．2倍．
為了保證顯示儀表對渦輪傳感器輸出的脈沖信號有足夠的靈敏度，就要提高信噪比．為此，在安裝時應防止各種電干擾現象，即電磁感應，靜電及電容耦合．所以，在配置信號傳輸線時，必須注意如下幾點：
限制信號線的最大長度．信號線的最大長度為，L＝dV；其中，V為在最小流量時傳感線圈的輸出電壓有效值，mV；d為系數，m／mV，其值可取：V＜1000mV時，d＝1．0；1000 mV＜d＜5000 mV時，d＝1．5；V＞5000mV時，d＝2．0．
信號傳輸線應采用屏蔽電纜，以防來自外部的感應噪聲，要求傳輸電纜在顯示儀表端屏蔽接地，傳輸電纜不能靠近強電磁設備，不允許與動力線平行布置。
渦輪流量計是一種速度式流量儀表，由于具有測量精度高，反應速度快，測量范圍廣，價格低廉，安裝方便等優點，被廣泛應用于化工生產中。隨著科學的不斷發展，當今渦輪變送器已發展成小型化、高集成度的模塊，設計，有強大的功能軟件，并設有RS232標準計算機通信接口，對維護檢修提供了方便。
