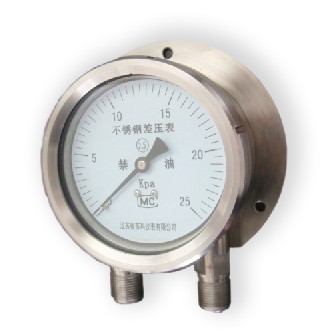

CYW-150B系列不銹鋼差壓表
■ 結構原理：
儀表采用雙波紋管結構，即兩只波紋管分別安裝在“工”字型支架兩側的對稱位置上。“工”字型支架的上下兩端分別為活動端和固定端，中間由彈簧片相連接；兩只波紋管呈平行狀態，分別用導管與表殼上的高低壓接頭相連接；齒輪傳動機構直接安裝在支架的固定端，并通過拉桿與支架的活動端相連接；度盤則直接固定在齒輪傳動機構上。
不銹鋼差壓表的工作原理：基于感壓元件采用兩只具有相同剛度的波紋管，因此在同一被測介質下迫使其產生相同的集中力分別作用于活動支架上，由于彈簧片兩側在等力矩作用下不產生擾度，故支架還處于原始位置，這樣齒輪傳動機構也不動作，使指針仍指在零位。
當施加不同壓力（一般高壓端高于低壓端）時，兩波紋管作用在活動支架上的力則不相等，使分別產生相應的位移，并帶動齒輪傳動機構傳動并予放大，由指針偏轉后指示出兩者之間的差壓值。
■ 主要技術指標：
1.差壓的測量范圍、公稱工作壓力、精確度等級及接頭螺紋尺寸：
差壓的測量范圍 |
公稱工作壓力 |
精確度等級 |
頭螺紋尺寸 |
0~10 0~16 0~25
0~40 0~60 0~100 |
KPa |
60 100 160
250 400 600 |
KPa |
2.5 |
M20x1.5
NPT 1/2 |
0~0.16 0~0.25 0~0.4
0~0.6 0~1 0~1.6
0~2.5 |
MPa |
1 1.6 2.5
4 6 10 16 |
MPa |
2.導壓系統及外殼等材質：
零件名稱 |
材質牌號(代號) |
接頭、導管 |
0Cr17Ni12Mo2(316) |
波紋管 |
00Cr17Ni14Mo2(316L) |
表殼、表蓋、表環 |
0Cr18Ni9(304) |
3.使用環境溫度：-40～70℃
4.重量：約1.5kg
5.儀表外殼防護等級：IP54
6.技術性能符合企業標準Q/YXBM831-1997《不銹鋼差壓表》
7.抗工作環境振動：V.H.3級 |
