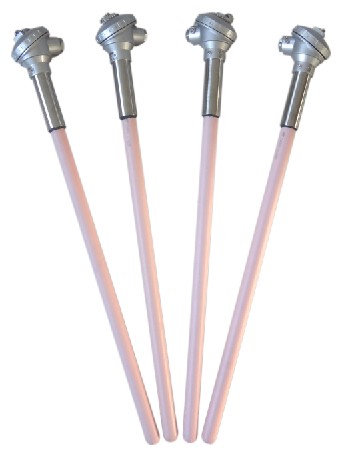

鉑銠熱電偶
|
|
概述
WR系列工業用鉑銠熱電偶又叫貴金屬熱電偶，它轉溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。
鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。
各種鉑銠熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
|
應用
鉑銠熱電偶適用于各種生產過程中高溫場合，廣泛應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫。
主要技術參數
電氣出口：M20x1.5,NPT1/2
精度等級：I、II
防護等級：IP65
偶絲直徑：Φ0.5
公稱壓力：常壓
測量溫度及允差
熱電偶類別 |
代號 |
分度號 |
高溫度℃ |
測量溫度℃ |
允差△t℃ |
鉑銠10-鉑 |
P |
S |
0~1600 |
0~1300 |
±1.5℃或±0.25%t |
鉑銠13-鉑 |
Q |
R |
0~1300 |
0~1300 |
±1.5℃或±0.25%t |
鉑銠30-鉑銠6 |
R |
B |
0~1800 |
0~1600 |
±1.5℃或±0.25% |
型號及規格
型 號 |
分 度 號 |
測溫范圍℃ |
保 護 管 材 料 |
熱響應時間 |
規 格 |
d |
L x l |
WRP-130
WRP2-130 |
S |
0-1300 |
高鋁質或剛玉管 |
＜ 150S |
Φ16 |
300x150
350x200
400x250
450x300
550x400
650x500
900x750
1150x1000
1650x1500
2150x2000 |
WRP-131
WRP2-131 |
＜ 360S |
Φ25 |
WRQ-130
WRQ2-130 |
R |
0-1300 |
＜ 150S |
Φ16 |
WRQ-131
WRQ2-131 |
＜ 360S |
Φ25 |
WRR-130
WRR2-130 |
B |
0-1600 |
剛玉管 |
＜ 150S |
Φ16 |
WRR-131
WRR2-131 |
＜ 360S |
Φ25 |
1) 熱電偶 I 級按協議訂貨；
2) 非置入部分為不銹鋼。
鉑銠熱電偶產品選型
鉑銠熱電偶選型
標記 |
標記 |
標記 |
熱電偶對數 |
固定方式 |
接線盒形式 |
保護管直徑 |
長度 |
說 明 |
W |
|
|
|
|
|
|
|
溫度儀表 |
| |
R |
|
|
|
|
|
|
熱電偶 |
| |
P |
|
|
|
|
|
鉑銠10-鉑 分度號：S |
Q |
|
|
|
|
|
鉑銠13-鉑 分度號：R |
R |
|
|
|
|
|
鉑銠30-鉑銠6 分度號：B |
| |
1 |
|
|
|
|
單支(可不標注) |
2 |
|
|
|
|
雙支 |
| |
1 |
|
|
|
無固定裝置 |
2 |
|
|
|
固定螺紋 |
3 |
|
|
|
活動法蘭 |
4 |
|
|
|
固定法蘭 |
| |
3 |
|
|
防水接線盒 |
4 |
|
|
隔爆接線盒 |
| |
0 |
|
剛玉管Φ16 |
1 |
|
雙層剛玉管Φ25 |
| 2 |
|
剛玉管外帶碳化硅管 |
| |
|
空格為特殊說明 |
| |
-L/l |
總長/插深mm |
系列產品有：單鉑銠熱電偶；雙鉑銠熱電偶；鎧裝鉑銠熱電偶；耐高溫鉑銠熱電偶；
|
|
|
