概述

萊鋼集團地處魯中山區,外部徑流較少,屬干早缺水地區,一部分工業用水來源于深井中開采的地下水,另一部分來源于周圍的雪野水庫、葫蘆山水庫和潘西水廠。其主要生產區域分為老區、型鋼區、銀前區、黃前區四個區域,不同廠區水平標高相差在米以上,同時用戶眾多,存在著集中式用水、持續性用水、周期性用水等多種補水方式,針對這種特點,萊鋼實行了水量統一調配、分區供給、單獨計量的供水計量方式,并采用超聲波流量計、電磁流量計與機械式水表相結合的計量方法。



2、超聲波流量計的應用

2、1超聲波流量計的測量原理及特點

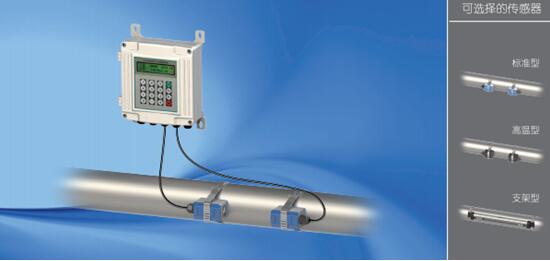

       超聲波流量計是一種非接觸式流量計。工作原理是超聲波在流體中傳播時其傳播速度要受到流體流速的影響,通過測量超聲波在流體中傳播速度可以檢測出流體的流速而換算出流量來。它專門用于液體介質測量特別是水的測量。其顯著特點是精度等級為士,可在不停產狀態下帶壓安裝,主機既可安裝于值控室還可輸出電流、脈沖等標準信號并可利用或接口通訊進行計量數據遠程傳送。

2.2超聲波流量計的應用情況和故障處理

超聲波流量計是在萊鋼應用最為廣泛的計量儀器,在萊鋼四個主要生產區域中,型鋼區、銀前區、黃前區都主要使用超聲波流量計,該類型流量計具有高可靠性、低功耗、抗干擾、安裝維護方便等優點。其主要故障有以下幾種故障瞬時流量計波動大。原因信號強度波動大本身測量流體波動大。對策調整好探頭位置,提高信號強度保持在以上保證信號強度穩定,如本身流體波動大,則位置不好,重新選點,確保前后的工況要求。



2.2.1故障

外夾式流量計信號低。原因管徑過大或管道結垢嚴重或安裝方式不對。對策對管徑過大、結垢嚴重者采用插入式探頭重新選擇安裝方式。



2.2.2故障

插入式探頭使用一段時間后信號降低。原因可能探頭發生偏移或探頭表面水垢厚。對策重新調整探頭位置,清冼探頭發射面。



2.2.3故障

開機無顯示。原因電源屬性與儀表額定值不對應或保險絲燒斷。對策檢查電源屬性是否與儀表的額定值相對應,保險絲是否燒斷。



2.3超聲波流量計的使用技巧

雖然超聲波流量計是一種精度較高的電子儀器,但是在使用過程中,一些細節上的變動都會影響超聲波流量計的計量精度,進而對供用水雙方產生影響。



2.3.1超聲波流量計探頭的安裝深度

一般說來,超聲波流量計的測量流量和其安裝深度成正比關系,安裝深度越深,測量流量越大。細節應對方法建立完善的計量臺帳,記錄每臺超聲波流量計的安裝深度,并定期檢查。

2.3.2超聲波流量計抬頭的安裝距離

其安裝距離是以探頭的中心距離計算的,測量流量和安裝距離成反比,安裝距離越大,測量流量越小。細節應對方法嚴把安裝關,確保安裝質量和精度等級。

2.3.3低流速切除值。

超聲波流量計的參數設置中,一般將低流速切除值設置為默認數值,但事實上每臺超聲波流量計的低流速切除值都會有差異。在正常情況下,超聲波流量計的測量流量和低流速切除值成反比低流速切除值設置越大,測量流量越小。細節應對方法進行流量密閉試驗,得出具體數據進行設置。

2.3.4新舊管道的壁厚

一般說來,工業供水管道在運行一段時間后,內壁都會產生積垢現象,如果把運行年和運行年的相同管道按照同樣的壁厚進行設置,那么實際流量差距會是一個觸目驚心的數值。在正常情況下,超聲波流量計的測量流量和壁厚值成反比,壁厚設置越大,測量流量越小。細節應對方法根據管道內壁的結垢情況,設置壁厚。



3、供水電磁流量計在萊鋼生產中的綜合應用

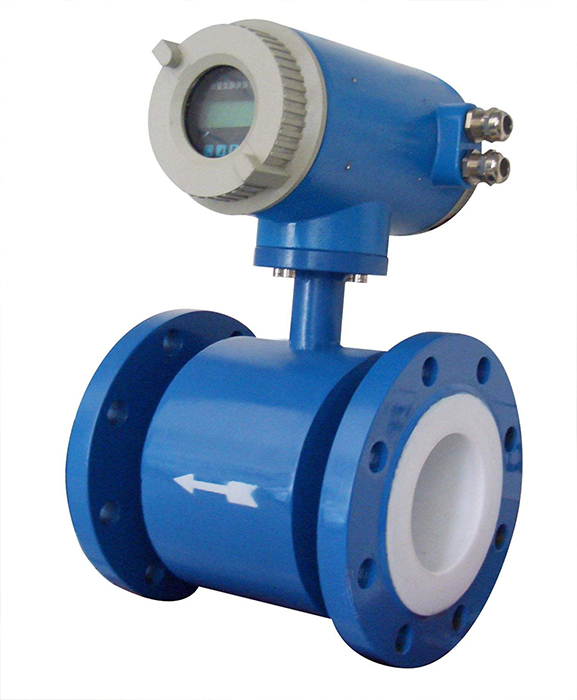

3.1電磁式流量計原理及特點。電磁流量計的基本原理是法拉第電磁感應定律,即導體在磁場中切割磁力線運動時在其兩端產生感應電動勢。在結構上,由電磁流量傳感器和轉換器兩部分組成。節能效果顯著,測量范圍度大,可測正反雙向流量,也可測脈動流量,可應用于腐蝕性流體。

3.2 電磁流量計的應用情況。電磁流量計在計量精度和穩定性上都要優于超聲波流量計,但是在萊鋼應用范圍并不廣泛,在萊鋼四個主要生產區域中,只有在銀前區和型鋼區有少量用戶使用。究其原因,主要因為萊鋼地處魯中山區,是雷擊多發地區,雷電頻率高、強度大,極易破壞電磁流量計,給企業帶來經濟損失。其主要故障有以下三個方面內壁附著層、雷電擊、環境條件變化。



4、結束語

隨著現代工業的發展 , 流量儀表也在逐步豐富其種類 、 完善其性能 ,而技術的進步也讓流量儀表的完善成為可能 。盡管有些儀表的性能相對較為優越 , 但也并非盡善到可取代所有的流量儀表 。在當今種類繁多的流量計量儀器中, 根據 自身現狀 , 選取經濟合理的計量儀器 , 才是計量管理的關鍵 。
