詳細敘述18點電磁流量計安裝要求

來源:作者:發表時間:2017-07-18 09:10:34

         要保證電磁流量計(即便是高品質電磁流量計)不發生故障不發生測量數據錯誤現象,就必須保證要符合電磁流量計的安裝要點,下面詳細說下18個電磁流量計安裝要求:

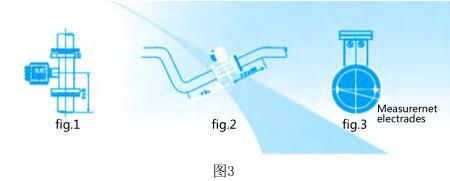

         (1)測量管必須保持滿管,安裝的位置最好選在低點。最理想的位置(如圖1所示),流體由低往高流,或者(如圖3所示)安裝。

         (2)若水平放置時,流量計的兩個電極必須保持在同一個水平面上(如圖3所示),為了防止沉淀物或在管頂?shù)目諝饬钏^緣。

 電磁流量計滿管安裝示意圖

         (3)如有需要,可以讓管放空,內置的空管檢測線路,會停止累計和流量的信號輸出(圖4)。

 安裝帶有接地線

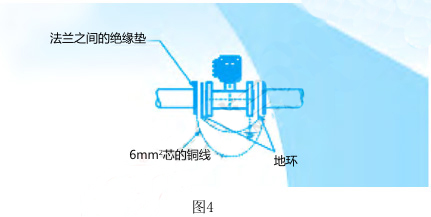

          (4)在有陽極保護的管道里流動的流體,安裝電磁流量計時,要遵循下面幾點:為了讓流體能夠良好接地,我們要使用地環;傳感器跟管道連起來時,法蘭之間要有絕緣墊,螺桿上也要用上絕緣套;管道兩邊的法蘭必須要用6mm²芯的銅電纜連在一起,防止電流流經傳感器。

          (5)電磁流量計應安裝在室內干燥通風處,避免安裝在環境溫度過高的地方,不應受強烈振動,盡量避開具有強烈磁場的設備,如大電機,變壓器等,避免安裝在有腐蝕性氣體的場合,安裝地點便于檢修,這是保證變送器正常運行的環境條件。

          (6)為了保證電磁流量計測量管內充滿被測介質,變迭器最好垂直安裝,流向自下而上,尤其是對于液固兩相流,必須垂直安裝。若現場只允許水平安裝,則必須保證兩電極在同一水平面。

          (7)電磁流量計兩端應裝閥門和旁路。

         (8)電磁流量計的電極所測出的幾毫伏交流電勢,是以變送器內液體電位為基礎的。為了使液體電位穩定并位變送器與流體保持等電位,以保證穩定地進行測量,變送器外殼與金屬管兩端應有良好的接地,轉換器外殼也應接地,接地電阻不能大于10,不能與其它電器設備的接地線共用。如果不能保證變送器外殼與金屬管道良好接觸,應用金屬導線將它們連接起來,再可靠接地。

         (9)為了避免干擾信號,變送器和轉換器之間的信號必須用屏蔽導線傳輸,不允許把信號電纜和電源線平行放在同一電纜鋼管內,信號電纜長度一般不得超過30m。

         (10)轉換器安裝地點應避免交、直流強磁場和振動,環境溫度為—20-50℃,不含有腐蝕性氣體,相對濕度不大于80%。

         (11)為了避免流速分相對測量的影響,流量調節閥應設置在變送器下游,對于小口徑的變送器來說,因?yàn)閺碾姌O中心到流量計進口端的距離已相當于好幾倍直徑D的長度,所以對上游直管可以不做規定,但對口徑較大的流量計,一般上游應有5D以上的直管段,下游一般不做直管段要求。

         (12)安裝位置。電磁流量計可以垂直、水平安裝,但推薦垂直安裝,且被測流體是自下而上流動。也可以水平安裝,但要使兩電極在同一水平面上。水平安裝時要保證在何時測量導管都充滿液體。在主管線是垂直管線時,一般情況下,要求水流是自下而上,盡量不要自上而下。后者容易引起流量波動比較大。安裝除了滿管以外,這點也是很重要的,其次就是前后直管道的距離了。選擇便于維修,活動方便的地方。流量計應安裝在水泵后端,決不能在抽吸側安裝;閥門應安裝在流量下游側。

         (13)電磁流量計信號比較弱,滿量程時只有幾毫伏,且流量很小時,只有幾微伏,外界稍有干擾就會影響到測量精度。因此,流量計的外殼、屏蔽線、測量導管都要接地。要求單獨設置接地點,千萬不要連接在電機或上、下管道上。

         (14)流量計的安裝地點要遠離一切磁源(如大功率電機、變壓器等)。

         (15)電磁流量計是速度式流量計。當流線頒布不符合設定條件時,將產生測量誤差。因此,在電磁流量計前必須有10D左右的直管段,以消除各種局部阻力對流線分布對稱性的影響。

         (16)和其它流量計一樣,電磁流量計也有防護等級,一般一體式的防護等級為IP65,分體式的為IP68(針對傳感器而言),如果客戶對儀表安裝環境有要求,安裝地點在地下陰井或其它一些潮濕的地方,建議客戶選用分體式的。以免選錯對儀表造成損害。

         (17)電磁流量計可以測腐蝕性液體,但定貨初期客戶要正確提供其它測量介質屬性,以免選型時對電極選型上的錯誤,導致傳感器在后期使用過程中報廢,給客戶帶來不便和經濟上的損失。

         (18)電磁流量計雖說可靠性比較好,一般情況下不會損壞,但由于其原理決定,傳感器電極表面一直和液體接觸,時間久了,電極表面比較容易受污染。所以電磁流量計一般情況下,客戶有條件拆的情況下,建議一年到一年半之間拆出來清洗一次電極以保證流量計整機的測量精度。任何儀器儀表都是需要“保養”的,電磁流量計也不例外。

         以上電磁流量計安裝要點18點應該是行業內最詳細的安裝要點,如果熟知弄懂這18點安裝要求,應該說電磁流量計使用選型沒有任何問題了,那些3年、5年壽命都不再話下了。
