電磁測量技術是應用電磁感應原理，通過激發線圈和接收線圈的相互作用檢測樣本的相關物理信息，利用時間量、電磁量等數據進行分析處理，計算出被測樣本所需的物理參數。電磁測量的樣本須具有良好的磁導性，且被測樣本周邊為非磁導性介質，這樣才能滿足電磁測量的基本條件。電磁流量計是電磁測量技術應用的典型代表，工業領域應用此技術對管道內的鐵磁物質進行速度、流量等參數的檢測;醫療領域利用此技術配以適當?shù)妮o助介質對人體的循環系統和消化系統等進行非接觸式檢查。傳統的電磁流量計測量技術采用單線圈測量方法，此方法易受到外部信號的干擾，且測量精度也受到本身激發線圈電磁力的干擾，測量精度難以提高。為了較好地解決上述測量問題，本文設計了一種基于Labview 技術的雙線圈電磁流量計測量方法，采用單激發線圈和雙接收線圈的差值補償機制，同時采用檢測系統的自主學習和中值理論算法，不斷優化系統的精度。經過實驗室模擬仿真，結合實際應用的數據比較，該檢測方法能夠大大提高電磁測量的抗干擾能力和適用范圍，使得電磁流量計測量的精度達到 1%以上，基本滿足電磁流量計測量技術在相關領域的應用。



1 單線圈電磁流量計

1． 1 單線圈流量計物理結構

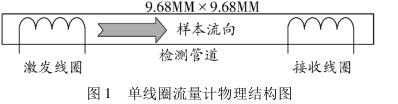

單線圈流量計物理結構圖如圖 1 所示，此結構包括激發線圈、接收線圈和檢測管道。激發線圈產生勵磁電流磁化檢測管道內的磁性物質，接收線圈檢測由于磁化物質移動產生的感應電勢。

1． 2 單線圈流量計通信協議

單線圈流量計采用單片機進行樣本檢測和數據通信，設定流量計的通訊協議如表 1 所示。其中通訊接口為 ＲS485，波特率 9600，起始位1 位，數據位8 位，偶校驗1 位，停止位1位，MODBUS － ＲTU 標準協議。

1． 3 單線圈流量計工作原理

如圖1 所示，激發線圈產生頻率固定的三角波勵磁信號磁化檢測管道中的樣本，當被磁化的樣本移動至接收線圈時將產生相應的感應電勢。［1］ 設定激發時間為 t1 ，接收時間為t 2 ，激發線圈與接收線圈之間的距離為 s，樣本流速為 v，則有:



1． 4 單線圈流量計檢測分析

1． 4． 1 檢測波形

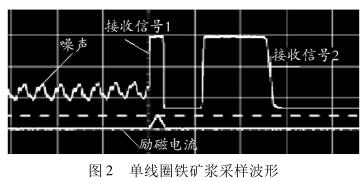

將圖1 所示的單線圈流量計安裝在輸送鐵礦漿管道上，且確保安裝管道部分為非鐵磁性物質。單片機按上述的通信協議對鐵礦漿進行數據采集和處理，利用示波器觀察分析采樣波形，采樣波形如圖2 所示。

在圖 2 所示中，勵磁電流(i lc )為三角波，噪聲(v z )為無勵磁信號時接收線圈檢測的噪聲信號，［2］ 接收信號 1(vr1 )為勵磁電流對接收線圈產生的互感電勢，接收信號 2(v r2 )為接收線圈檢測到被磁化的樣本感應電勢。



1． 4． 2 流速計算

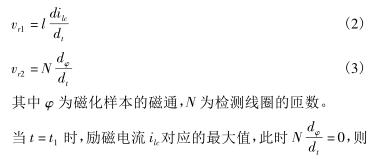

勵磁電流(i lc )為三角波，則最大勵磁電流為頂點，設定勵磁電流頂點為激發時間 t 1 ，由電磁感應原理可得



1． 4． 3 系統誤差分析

根據電磁感應原理，樣本被磁化時將產生與流速方向相反的電磁力，電磁力的大小為 F = BILsin θ。此電磁力將直接影響樣本的瞬時流速，給檢測系統帶來系統誤差。為了減小該系統誤差可以增加激發線圈與接收線圈之間的距離，但距離增大會使得被磁化樣本由于紊流的影響磁通量將逐漸變小。為解決上述問題，本文設計了一種基于 Labview 的雙線圈電磁流量計，基本滿足檢測工藝的要求。



2 雙線圈電磁流量計

2． 1 雙線圈電磁流量計物理結構

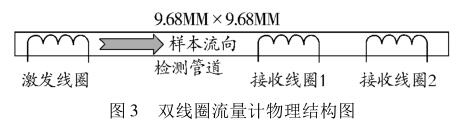

雙線圈電磁流量計物理結構如圖 3 所示。此結構與圖 1相比多一個接收線圈 2，其他物理結構與圖 1 相同，且雙線圈流量計的通信協議與單線圈基本一致，在此不再贅敘。

2． 2 雙線圈流量計工作原理

雙線圈流量計采用一個激發線圈和兩個接收線圈，當激發線圈發出勵磁信號后，將分別在兩個接收線圈中產生感應電勢。設定第一個接收線圈感應電勢最大值時刻為 t 1 ，第二個接收線圈感應電勢最大值時刻為 t 2 ，兩個線圈的實際距離分別為 s 1 和 s 2 ，被檢測樣本流速為 v s 。則:
