電磁流量計井下測試技術在塔里木油田的應用
來源：www.wxchgg.com作者：發表時間：2017-06-08 09:44:49【小中大】
摘 要:分層流量測試工藝因井下管柱不同而不同, 塔里木油田采用的是井下投堵地面測試技術, 其操作繁瑣、費用高、分層注水量無法進行驗證。 通過對 電磁流量計的測試原理、方法及在塔里木油田的應用現狀的研究 , 對其適應性及誤差因素進行系統分析后認為該技術在塔里木油田是可行的, 它的應用為塔里木油田分層測試提供了一種新方法, 為分注井的合理調配提供了依據。
電磁式井下流量計測試工藝
1.測試原理(見圖 1)
利用電磁感應原理, 當流體切割磁力線時, 流體中帶電粒子受洛侖茲力的作用而產生感生電動勢, 對于穩定的流體而言, 感生電動勢與流體的流速成正比關系, 用特制的電極測得感生電動勢計算出流量計算式
Q=k·π·D·(Ue/ 4B)
式中:Q—流體的體積流量, m 3 /d ;
D—管道內徑, mm;
Ue—感應電壓 ,V ;
B —磁場強度, T;
k —系統系數。

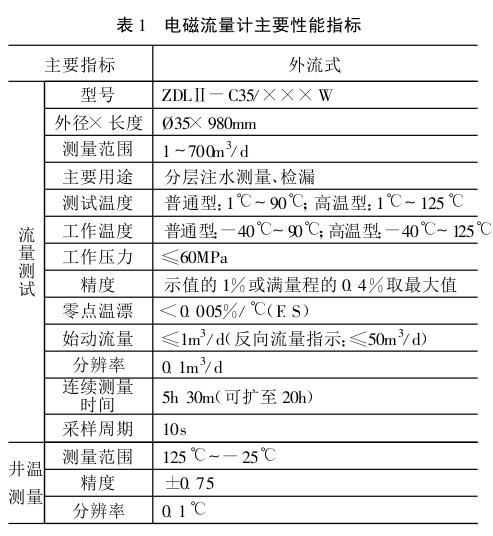

2.儀器性能(見表 1)
3.測試參數
井下分層流量;管柱漏失量(包括井底凡爾驗漏, 封隔器驗漏, 油管驗漏);分層注水指示曲線。
4.測試方法

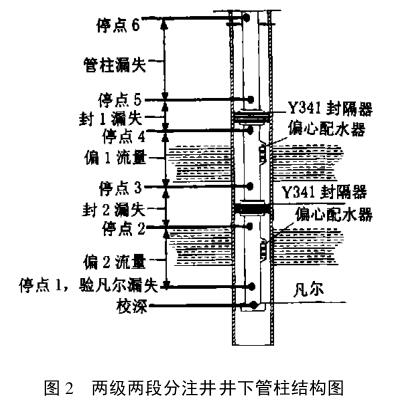

通過絞車用鋼絲懸掛電磁流量計下至井下預定測試點進行流量測試。 為了減小井下深度誤差, 測試時先將儀器下至凡爾處(如圖 2), 進行深度校正, 然后上提儀器測試出各
停點處流量。
停點 1 驗證凡爾是否漏失;
停點 2 與停點 1流量差為偏 2 注入量;
停點 3 與停點 2流量差為封隔器2 漏失量;
...停點 6與停點 5 流量差為一級封隔器以上管柱漏失量。
5.電磁式井下流量計測試技術的優點
該技術具有操作簡單, 無需坐封、投堵, 測試資料由軟件自動處理等優點;可用于偏心井、空心井、套管籠統注水井等的流量測試。
現場應用及效果分析
1.現場實施情況

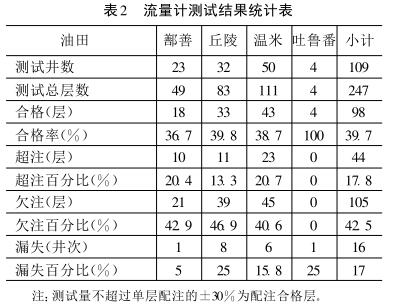

2001年 1～ 8 月, 對塔里木油田分注井進行了 109 井次的流量測試, 流量測試結果統計見表 2。
2.與其他測試方法的對比
2.1 與站表及超聲波流量計對比

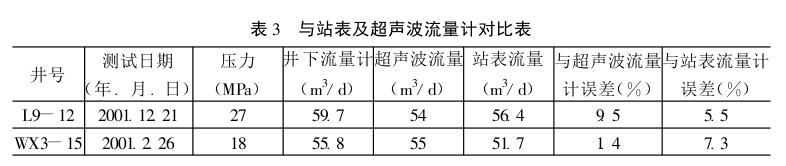

與站表及超聲波流量計進行了陵 9-12、溫 3-15 兩口井的對比測試, 測試結果見表 3, 測試最大誤差為 9.5%。
2.2 與吸水剖面測試結果對比

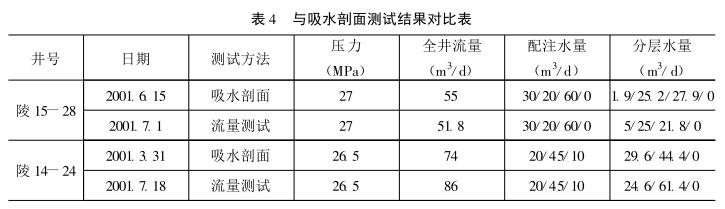

2001年 3～ 7 月, 進行了陵 15-28、陵 14-24 兩口井的流量計及吸水剖面對比測試, 測試結果見表 4, 效果較好。
3.典型井分析
3.1 鄯 3-24 井

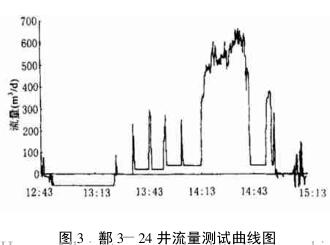

該井分兩層注水, 2001 年 7月 9 日井下流量計測試測得全井流量 38.3 m 3 / d, 站表流量是 38 m 3 /d, 吻合較好, 分層配注量15/20(m 3 /d), 水嘴 1.4/ 1.4(mm), 井下流量計實際測得分層流量是 14.7/23.6(m 3 / d)(見圖 3), 配水投撈效果比較好。 從測試結果看:該井管柱不存在漏失。
3.2 溫 5-34 井
該井分三個小層(S 1 3 / S 2 1 S 2 2 / S 2 3 S 3 2 )注水, 井下流量計測得全井流量 142.9 m 3 / d, 站表流量是140.16 m 3 / d, 基本相符,分層配注要求是 50/30/100(m 3 /d), 水嘴是 2.6/ 1.2/ 2.4(mm), 實際測得分層流量是 19/23/ 89.9(m 3 / d)(見圖 3), 有兩層在規定的誤差之內, 一層欠注。 三級封隔器附近漏失11 m 3 /d。
4.誤差分析
4.1 井眼內徑變化對測試結果的影響
由公式:Q=π×D 2 ×V/4B式中:V—井眼內液體流速 ,m/ s。若因井下管柱內壁結垢等原因引起管柱內徑變化時:
①當油管內徑減小量平均達 0.5 mm 時, 其流量測試誤差為 3.2%;
②當油管內徑減小量平均達 1 mm 時, 其流量測試誤差為 6.3%;
③當油管內徑減小量平均達 1.5 mm 時, 其流量測試誤差為 9.4%。
4.2 井口壓力波動對測試結果的影響
為了弄清注水壓力波動對測試結果的影響, 將流量計與壓力計串接, 流量測試時同時進行壓力測試, 圖 5、圖 6 為測試結果。
從以上兩圖知, 當井口壓力波動量達 0.1 MPa 時, 流量測試波動為 7.1 m 3 / d。 由誤差分析知, 注入壓力波動對電磁流量計測試值影響較大, 因此現場測試時, 應盡量保持注水壓力的穩定。
幾點認識
(1)電磁流量計測試時, 流量計可用鋼絲投撈車或試井車起下, 測試數據現場回放, 操作簡便, 費用低。
(2)電磁流量計測試能及時準確地提供井下分層注水量, 得到分層指示曲線, 同時進行漏失判斷。
(3)井下電磁流量計測試可以為井下分層配注提供依據。
