電磁流量計的基波平均值信號處理方法

來源:www.wxchgg.com作者:發表時間:2017-06-05 16:55:57

     摘要:針對電磁流量計測量信號復雜而微弱,導致失真和干擾信號被放大的問題.依據低頻矩形波勵磁方式下電磁流量計的工作原理和流量與信號的基本關系,提出了一種基波平均值信號預處理方法,經過分析和試驗證明可以提高杭干擾能力和動態響應,在量程范圍內,測量準確度達到0.25%.


    工業計量過程中常用電磁流量計來計量管道液體流量,測量原理是基于法拉第電磁感應定律.隨著電磁流量計的發展,勵磁方式也得到不斷的改進,現行的電磁流量計中,低頻矩形波勵磁方式是設計人員主要采用的方法.這種勵磁周期為工頻的整數倍,正負矩形波勵磁技術,明顯提高了電磁流量計的抗干擾能力和測量精度.但是對信號處理方法的不同,將使電磁流量計的靜動態流量測量性能有所差異.理想的信號處理方法應保持基本原理上的純線性和快速響應特性.

1、一般電磁流量計的信號處理方式

式中:C為儀表常數刀為感應磁場強度;D為傳感器管道直徑;V為流體流速;

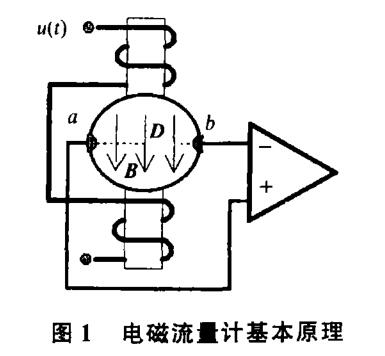

電磁流量計基本原理圖

式(1)表示電磁流量計產生的感應電動勢eab與流體流速V呈線性關系.但在實際的電磁流量計工作過程中發現。感應的電勢信號上總是疊加了一系列的干擾信一號.這些干擾信號的來源主要有工頻干擾:包括串模和共模干擾,數字電路產生的高頻干擾;微分噪聲,同相噪聲,低頻有色噪聲干擾.電磁流量計信號處理方式的發展就是圍繞克服以上干擾噪聲,有效地放大感應信號而發展.
    現在很多電磁流量計的信號處理方法采用了電容隔離法,電容隔離法是將零點漂移近似作為直流處理的一種方法,即通過電容藕合來隔離零點漂移干擾,實現對感應電勢信號的提取、放大處理.基本電路如圖2.

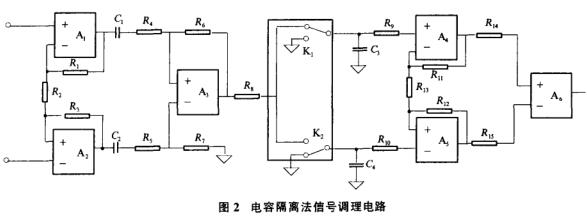

電容隔離法信號調理電路圖

    信號通過輸人端差動放大器A,, A:抑制共模干擾,經過電容C,, C2藕合后由A,放大K倍,于圖3中的T/2時刻前采樣保持,經A6放大后,實現輸出uo=2 Kneab, K。為整機放大倍數.這種方法結構簡單,在電路原理上容易實現,對高頻干擾可以起到有效的抑制作用,但是抗干擾能力特別差,信號放大后,輸出非常不穩定.主要原因是由于共模干擾的影響和隔離電容無法隔離零點漂移等并非真正直流的低頻分量的影響.因此為了穩定信號值,只有提高采樣保持電容C3, C4參數,對信號處理的輸出級加大濾波的時間常數.表面上看儀表的輸出穩定了,但卻加大了信號對于流體流速變化的響應時間.所以,這種方法一般只適用于勵磁周期在8倍以上工頻周期的情況.

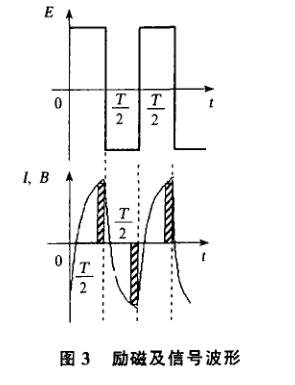

勵磁及信號波形
    在電容隔離法基礎上,應用零點漂移法、基線控制法等信號處理方法都能在一定程度上克服電容隔離法的不足,抑制干擾,提高動態響應速度和線性度.

2、基波平均值轉換的信號處理方法

    如上所述,電容隔離法或補償電路不能很好解決感應信號失真和干擾信號被放大等問題.經過大量實驗和對國外電磁流量計的研究,本文提出一種基波平均值轉換的信號處理方法,基于e(t)與峰值、平均值、有效值成正比關系,對信號進行濾波并采用基波平均值處理轉換的方法,可以有效提高電磁流量計抗干擾的能力.結構框圖如圖4.
基波平均法信號調理框圖

    該電磁流量計已經得到應用,并依據JJG 198 -94((速度式流量計檢定規程》,利用質量法水標準裝置,對采用基波平均值信號預處理電路的電磁流量計進行檢定,重復性誤差為0.1%,基本誤差為0.25%,線性度0.3%,檢測結果如表1.

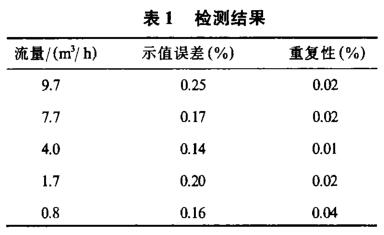

檢測結果

3、結語

    本文主要探討了電磁流量計在低頻矩形波勵磁下的信號處理方法,并介紹了在信號預處理過程中,基波平均值法可以滿足小信號放大調理的苛刻要求。電磁流量計還有其他信號處理方式,但都無法脫離濾波、噪聲抑制等技術問題,同時產品化過程中還必須考慮電路屏蔽措施、熱電勢、接點處理方法和接地、裝配工藝等對信號處理電路的影響,這樣才能從根本上提高動態響應和儀表精度.
