（1）、孔板流量計安裝位置

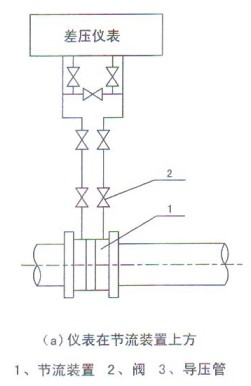

孔板流量計安裝時應將節流裝置裝在上方，以使導壓管內所產生的冷凝液流回輸送管道。如圖a所示。

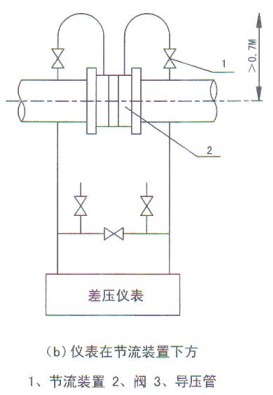

如果孔板流量計不得不裝在節流裝置下方時，為了減少水分凝結在導壓管內，從節流裝置開始引出的導壓管裝有U型管道，上端至少應高于輸送管道中心線0.7米。如圖b所示。

（2）、導壓管開口位置
在水平或傾斜的輸送管道上，為了避免輸送管道中冷凝液進入導管，導壓管應從節流裝置截面的上半部引出。
（3）、若其他中含有污物和灰塵，到導壓管彎處應裝十接頭，以便清洗和吹洗。
|
