工作原理

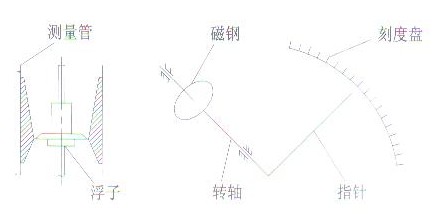

金屬管浮子流量計的浮子在測量管中，隨著流量的變化，將浮子向上移動在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸到外部的指示器，使指示器正確地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。
結構
金屬管浮子流量計由兩部分組成：
傳感器---測量管及浮子
信號變送器---指示器
傳感器的接液材質有四種：不銹鋼、哈氏合金、鈦材、不銹鋼內襯PTFE：用戶可根據不同工藝壓力及介質的腐蝕性要求，選擇不同的接液材質，來滿足工藝的耐壓及介質的防腐的需求。根據不同的測量要求，用戶在選型時，可以選擇不同的指示器組合，來實現不同的測量要求。
|
