渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。在流量計安裝過程中我們要遵循哪些安裝原則呢？

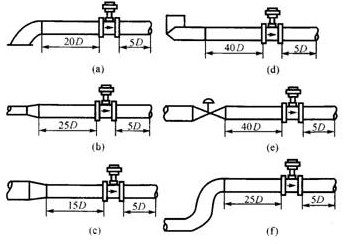

1．對直管段的要求：
- 為了確保儀表正常、準確運行，傳感器安裝點的上下游必須有一定的直管道，以調整流場。
- 流量計應安裝在控制裝置之前
- 壓力、溫度測量安裝位置
3．水平安裝，溫度>150℃時，建議按圖安裝
4．對管道的要求：
a、上、下游配管內徑D與傳感器內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN。
b、配管應與傳感器同心，同軸度應小于0.05DN
c、 密封墊不能凸入管道內，其內徑可比傳感器內徑略大
d、 如需斷流檢查與清洗傳感器，應設置旁通管道
e、對管道振動的要求：
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
5、如果空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。
|
