電磁流量計安裝位置的要求

電磁流量計（Electromagnetic Flowmeters，簡稱EMF）是20世紀50~60年代隨著電子技術的發展而迅速發展起來的新型流量測量?jī)x表。 電磁流量計是應用電磁感應原理， 根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。

電磁流量計安裝位置的要求

安裝位置和流動方向電磁流量傳感器可以水平、垂直或傾斜安裝。水平安裝時，傳感器電極軸必須水平放置。

　　這樣可以防止由于流體所夾帶的氣泡而產生的電極短時間絕緣；也可防止電極被流體中沉積物覆蓋。不應將傳感器安裝在高點，以免有氣體積聚，安裝在管系高處，為不良的安裝位置，應予以避免。

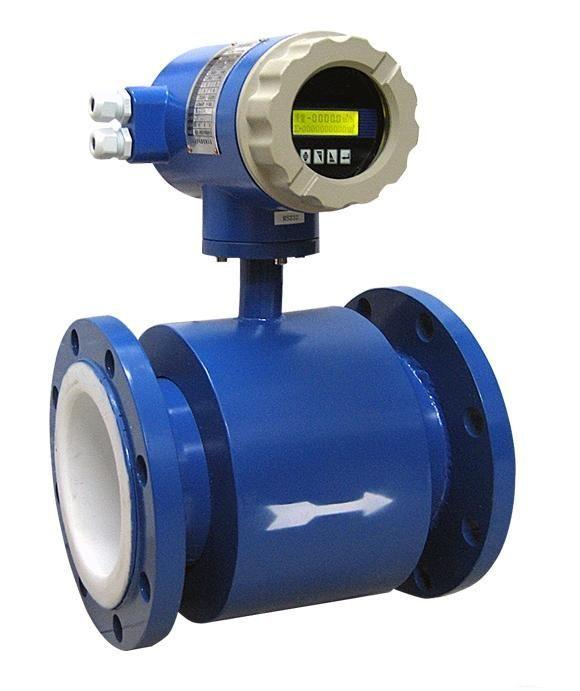

電磁流量計安裝位置

　　垂直安裝時，應使流動方向向上，這樣可使無流量或流量很小時，流體中所夾帶的較重的固體顆粒下沉，而較輕的脂肪類物質上升離開傳感器電極區。測量泥漿、礦漿等液固二相流時，垂直安裝可以避免固相覺沉淀和傳感器襯里不均勻磨損。在一向下管道出口處，為不良的安裝位置，應予以避免。

　　電磁流量計安裝傳感器安裝處應具有一定背壓，傳感器出口直接排空易造成測量管內液體非滿管，為不良的安裝位置，應予以避免。

　　為了防止傳感器內產生負壓，傳感器應安裝在泵的后面，而不應安裝在泵的前面

接地為了使測量準確和電極不會發生電流腐蝕，電磁流量傳感器必須單獨接地，并使傳感器和流體大約處于相同電位。分離型電磁流量計，原則上接地應在傳感器側，轉換器接地應在同一接地點，在大多數情況下，傳感器的內裝參比電極或金屬管能確保所許的電位平衡。因此，可以通過內裝的參比電極和金屬管將管中流體接地，將傳感器的接地片與接地線相連。

　　如果電磁流量計安裝傳感器安裝于帶陰極腐蝕保護管道上，除了傳感器和接地環一起接地外，還要用粗銅線繞過傳感器跨接在管道的兩法蘭上，使陰極保護電流與傳感器之間。

電磁流量計安裝位置

　　電磁流量計在安裝或運行期間流量顯示負值這也算是正常現象了，重新安裝。傳感器沒按流向標識安裝，造成測量方向相反。出現了就故障肯定也會有解決的方法的，所以這個不用很擔心的。

　　測量管道空管或沒充滿管，有氣體存在。這時流量計會顯示負數或流量值忽大忽小。傳感器信號線接反，由于電磁流量計有正反向流量測量功能，顯示反向流量。將信號線調換。讓管道內充滿被測介質，使流量計具備測量條件。
