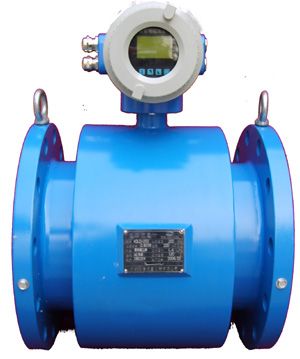

智能電磁流量計內襯的作用

智能電磁流量計產品特點： 1.測量不受流體密度，粘度，溫度，壓力和電導率變化的影響。 2.測量管內無阻流部件，無壓損，對漿液測量有獨特的適應性。

 3.全數字量處理抗干擾能力強，測量可靠，精度高，流量測量范圍寬。 4.在現場可根據用戶實際需要在線修改量程。 5.高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，容學易懂。 6.具有RS485,RS232,Hart等數字通訊信號輸出 。 7.安裝簡單，可不斷流，可帶壓開孔。

問：管道陳舊，管道內壁結垢嚴重，測量時接受不到信號或信號太弱，怎么辦？ 答：1.確認管道中是否充滿流體。 2.應選用Z法安裝探頭(如果管道太靠近墻壁，可在有傾斜角度的管道直徑上安裝探頭，而不必非在水平管道直徑上安裝)； 3.仔細選擇管道致密部分并充分打磨光亮，涂抹充分的藕合劑安裝好探頭；

4.分別細心地在安裝點附近慢慢移動每個探頭，尋找到大信號點，防止因為管道內壁結垢或因為管道局部變形導致超聲波束反射出預計的區域而錯過可接收到較強信號的安裝點；

5.對內壁結垢嚴重的金屬管道可使用擊打的辦法使結垢部分脫落或裂縫(注意：此方法有時反而因為結垢和內壁之間產生空隙而絲毫無助于超聲波的傳輸)。

智能電磁流量計測量值與實際值不符 （1）檢查變送器電路板是否完好若接線盒進水或被腐蝕性被測液體腐蝕，可導致電器性能下降或損壞。此時應更換電路板。 （2）檢查流速是否在規定低流速之上：當液體流速過低時，被測液體中含有微小氣泡，氣泡上升在管道上方逐漸聚集，則液體流通面積發生變化，氣體多時還會產生干擾信號，影響測量準確度；保證管道內被測液體的流速在低流量界限值之上，以使變送器能夠正常工作。 （3）檢查信號電纜連接和電纜的絕緣性能是否完好：信號電纜出現連接不好現象或使用過程中電纜的絕緣性能下降引起測量不準確；此時，若出現信號電纜松動現象，將其重新連接即可；若檢查到電纜的絕緣性不符合絕緣要求，則需要換新的電纜。 （4）檢查轉換器的參數設定值是否準確：此時要重新對轉換器設定值進行設定，并對轉換器的零點、滿度值進行校驗。

智能電磁流量計內襯的作用

      智能電磁流量計工作的基本條件之一，是測量管內壁除電極處處，其余地方的法向電流為零。為滿足這一條件，zui簡單的方法是將導電的金屬測量管內壁和法蘭端面襯以絕緣襯里，即電磁流量計的內襯。通俗地講，用絕緣襯里的目的是防止感應信號電壓被金屬管短路，可見絕緣襯里在電磁流量計應用中的作用十分重要。因此，在智能電磁流量計的發展歷史中，也伴隨著襯里材料的應用和襯里制造技術的不斷改進。

       被測導電介質的流體種類非常之多，它們的物理化學特性也不盡相同，不可能用一種絕緣材料的襯里滿足所有應用電磁流量計的測量流體介質的物理化學特性要求。這些要求表現在：介質對襯里的耐溫度、熱沖擊、高壓、磨損、腐蝕、粘結、附著等方面的要求。反過來說，也正是因為測量管有能適應流體介質這些物化特性的各種襯里材料，使得電磁流量計的應用范圍更加廣闊。

       智能電磁流量計測量管襯以絕緣材料的襯里，當然帶來了制造工藝的復雜化和各種加工的困難，因為各種襯里材料自身的無話性能不一樣，它們加工的方法也不一樣。所以，襯里加工成了傳感器制造中難度zui大的技術關鍵之一。

依據管壁法電流為零這一基本要求的原則，設想將金屬測量管管壁與被測流體介質間保持等電們狀態，這樣就可以不要絕緣襯里，這個設想曾經成功地做出了樣機。然而，智能電磁流量計毫伏級的流量信號電壓是以流體介質為零電位基準的，其上有遠大于流量信號幅值的共模干擾，所以在金屬管上很難找到一個穩定的零電位的參考電位。同時，這種金屬管內壁與流體等電位的做法，要把流量信號經功率放大后，用較大的電流加到金屬測量管上，使流體電位跟隨電極上的流量信號電位的彎化，始終保持金屬測量管與流體介質為等電位狀態，這在技術上困難很大。因此，到目前為止，不用襯里的金屬測量管電磁流量計尚不能商品化。

      目前智能電磁流量計的主要襯里材料分別為:：聚四氟乙烯、橡膠、聚氨酯橡膠、工業陶瓷等材料。過去也有用玻璃鋼、陶瓷襯里、PVDF等。
