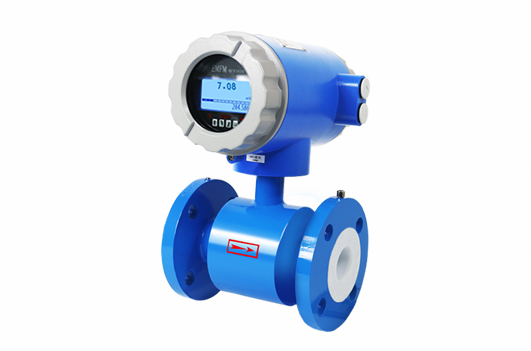

電磁流量計主要由傳感器和轉換器兩部分組成，傳感器設計是電磁流量計的關鍵，采用正弦波勵磁。

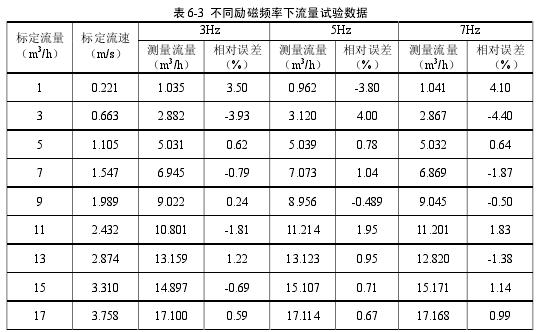

對于自行研制的電磁流量計進行室內流量測試。其中，電磁流量計設計管徑為47mm，試驗流體為水，且處于室溫環境，采用標準計量罐標定，勵磁頻率在3~10Hz內變化，流量變化為0.5~5m/s，在一定試驗環境下，不同勵磁頻率下流量試驗數據如表6-3所示。
從表6-3可得，不同勵磁頻率下，流量測量誤差也不同；當勵磁頻率一定時，流速在1m/s~2m/s范圍內測量誤差更小，對于小流量測量精度更高。試驗結果表明勵磁頻率在3Hz左右時，注入量測量準確性更高，而且更加穩定可靠。
井下與地面數據通信

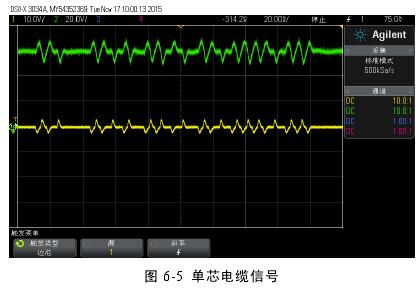

流量信號在井下與地面雙向通信時，由于傳輸過程中信號上行速率與下行速率不同，所以選用了不同的載波頻率，能夠最大程度減小有用信號和直流信號衰減，所以設計井下與地面不同的濾波、放大等信號預處理電路。利用示波器得到了單芯電纜上傳輸信號如圖 6-5 所示。
搭建室內試驗平臺
基于分層注水流量測調系統研究，需要試驗驗證注水井流量調節性能。首先進行室內試驗，搭建了室內試驗平臺，不斷改進其功能特性，該室內試驗流量循環系統如圖 6-6所示，包括：流量循環系統、電磁流量計、渦輪發電機、溫度傳感器、霍爾傳感器、壓力傳感器、示波器、萬用表、一體化電機及水嘴、上位機及配套電路等設備。
