酒鋼集團是目前我國西北地區規模較大、實力最強的鋼鐵聯合企業。新建設計規模400萬t/a的選礦廠，是酒鋼集團為進一步調整產品結構，使集團本部的鐵－鋼－軋生產環節達到合理銜接，實現可持續發展的重大建設工程項目。該項目儀表部分主要分為強磁、弱磁、浮選三個系統。在施工中所涉及到的儀表包括：智能壓力變送器、熱電阻、電動調節閥、電動開關閥、稱重傳感器、智能電磁流量計、雷達料位計、超聲波液位計、核濃度計等。本文結合現場實際分別僅僅對LDY-S型電磁流量計等關鍵儀表設備的安裝和調試技術進行闡述。



3、LDY-S型電磁流量計的安裝和調試

        該型號電磁流量計屬于分體型電磁流量計，由檢測部分和轉換部分構成，之間用專用電纜連接。檢測部分安裝在管道上，轉換部分安裝在便于記錄和查看的位置。



3.1 安裝注意事項

        （1）儀表應安裝在干燥通風的位置，不宜安裝在有積水的地方。

        （2）安裝場所盡可能避免強烈震動，并盡量避開有強電磁場的設備，如大電機，大變壓器等。

        （3）檢測部分安裝時介質流向方向必須與流量計上箭頭指示方向一致，并保證流量計中心與工藝管道的中心一致。

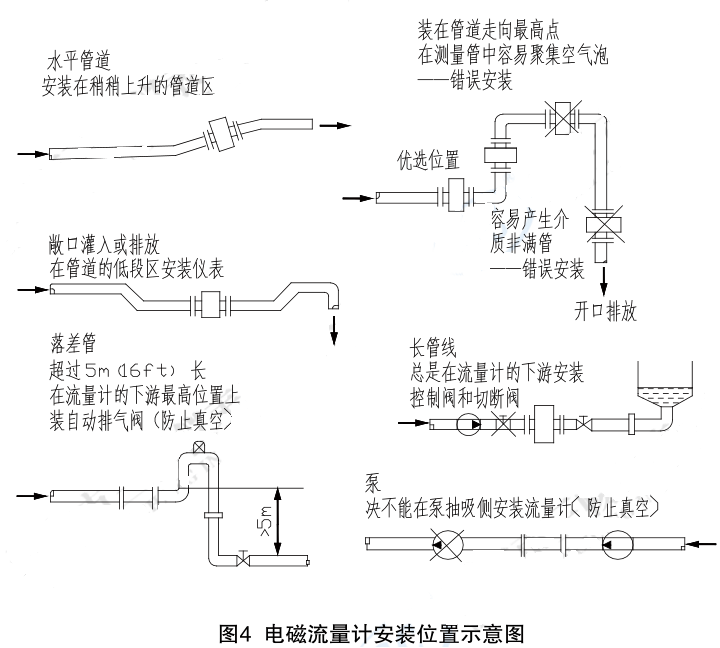

        （4）必須保證電磁流量計測量管內始終充滿被測介質（為保證滿管測量，電磁流量計的安裝位置參考圖4）。

        （5）電磁流量計上游應有5倍D以上的直管段，下游應有3倍D以上的直管段（可從電磁流量計的中心算起，D為測量管內徑）。

        （6）電磁流量計在水平位置安裝時應取電極為水平位置，這樣一旦介質中含有氣泡或者沉淀物質時，氣泡不會吸附在電極附近，造成轉換器信號端開路；沉淀物質也不會覆蓋電極，造成零漂等現象。

        （7）對固液兩相介質，垂直安裝比較有利，一則可以防止被測固液兩相介質相分離，二則可使電磁流量計襯里磨損比較均勻?，F場采用了垂直安裝的方式，同時，垂直安裝時介質流向應該自下而上，這樣才能保證電磁流量計測量管內始終充滿介質。



3.2 電磁流量計的接地

        由于電磁流量計產生的流量信號非常小，在滿量程時只有幾個毫伏，所以電磁流量計接地必須良好。電磁流量計的接地應考慮以下兩個方面：

        （1）從電磁流量計的作用原理和流量感應信號電流的回路來分析，接地端必須與被測介質同電位。

        （2）以大地為零電位，減少外界干擾。



        一般情況下，工藝管道都是金屬管，本身都是接地的，這點要求很容易滿足，但是在外界電磁場干擾較大的情況下，金屬工藝管道的零電位受到破壞，故電磁流量計應另行設置接地裝置，接地線采用總截面大于4mm 2 的多股銅線。電磁流量計的接地線不能接在電機或其他設備的公共線上，要保證接地可靠，接地電阻應小于10Ω。

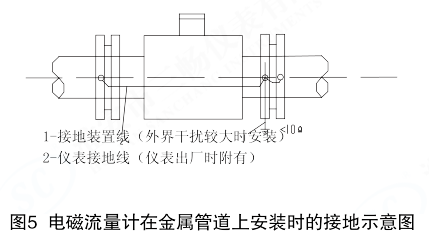

        電磁流量計在金屬管道上安裝，金屬管道內壁沒有絕緣涂層時按圖5接地。

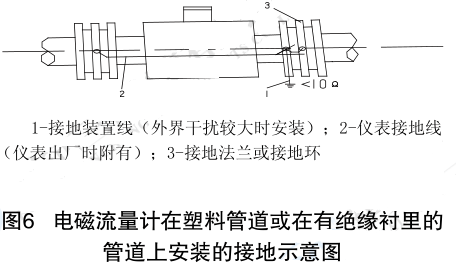

        電磁流量計在塑料管道或在有絕緣襯里的管道上安裝，電磁流量計的兩端應安裝接地環、或接地法蘭，或帶有接地電極的短管，見圖6。

3.3 調試注意事項

        （1）電磁流量計在安裝、接線后，正式投入運行之前，應嚴格檢查安裝、接線是否正確。

        （2）該型號電磁流量計是在制造廠經過嚴格調整、實際標定，逐一檢驗合格后出廠的，只需根據設計圖紙要求輸入流體介質、管徑大小和流量測量范圍即可，一般不需要經過任何調整就可以投入運行。對于運行中遇到的問題切忌盲目的亂撥亂動，否則會把原來調整好的整套儀表調亂，甚至損壞儀表。



        本文對LDY-S型電磁流量計等關鍵儀表設備的安裝和調試的個人分享，希望能幫到選礦儀表的同行朋友，進一步提高選礦儀表的安裝調試效率。
