1、電磁流量計測量原理

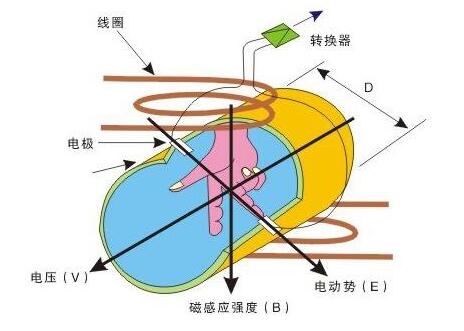

       根據法拉第電磁感應定律制造的用來測量管內導電介質體積流量的感應式儀表。主要組成：電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。如圖 1所示，在一段用非導磁材料做成的管道外面，安裝有一對磁極 N和 S，用以產生磁場，當導電液體(不小于 10-5~10-61/cm.? 即不小于水的導電率)流過管道時， 因流體切割磁力線而產生了感應電勢 E(根據發電機原理)。 此感應電勢由與磁極垂直方向的兩個電極引出。當磁場強度 H 不變，管道直徑一定時，這個感應電勢的大小僅與液體的流速有關，而與其它因素無關。電動勢 E 正比于磁通量密度 H，測量管內徑 D 與平均流速 V 的乘積。電動勢 E(流量信號)由電極檢出并通過電纜送至轉換器。 轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖、模擬電流等信號，用于流量的控制和調節。

感應電勢的大小由下式決定：

E=KHDV (1)

式中：E—為感應電勢即電極間的信號電壓(v)

H—磁場強度

D—測量管內徑(m)，即導體垂直切割磁力線的長度；

V—平均流速(m/s)。



管道內體積流量計算公式：

Q=1/4πD2V (2)

將(2)式代入式(1)便得：

E=4KHQ/πD=kQ

式中 k=4KH/πD 為儀表常數。

       式(1)中 K、D 為常數，由于勵磁電流是恒流的，故 H 也是常數，則由 E=kQ 可知，體積流量 Q 與信號電壓 E-成正比，即流速感應的信號電壓 E 與體積 Q 成線性關系。因此，只要測量出E就可確定流量 Q， 這是電磁流量計的基本工作原理。 由 E=KHDV 可知，其輸出信號不受被測液體物理性質的影響(如溫度、壓力、粘度)。因此說電磁流量計是一種真正的體積流量計。



2、電磁流量計特點

       1、運算速度快，抗干擾能力強，測量可靠，精度高

        轉換器采用16位嵌入式微處理器，全數字處理，流量測試范圍度可達1500：1

       2、高精度測量

       測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；線性測試量原理能實現高精度測量；

       4、壓損小

        測量管內無阻礙流動部件，無壓損，直管段要求較低；

        5、采用SMD器件和表面安裝SMT技術

       電路可靠性高，可用于相應的防爆場合

       6、高清晰度背光LCD顯示

       全漢字菜單操作，使用方便，操作簡單，易學易懂
