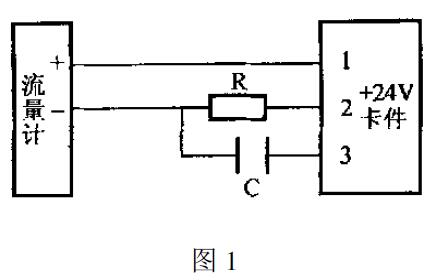

四川紡織精細化工廠環丙烷裝置, 采用的是德國DIXO公司的DHBOOM系統, 該系統以PID控制器MB800 作為調節單元, 與計算機進行通信。該裝置的所有累積量都采用電磁流量計, 它發出的是4-20mA信號, 而MB800 只能接受4-20MA信號, 因此,MB800 可以顯示累積流量, 當然也可以顯示瞬時流量, 在操作站上也看不到電磁測的流量。如果不改變電磁流量計的4-20mA信號, 只能重新選擇一次表, 至少要造成幾千元的經濟損失。我們?cè)诰€路中串入一只2kΨ電阻, 從電阻兩端取得電流信號, 再并一個150μF 的電容, 可將直流載波信號濾掉, 如信號轉換原理圖圖1 所示。

        在2 、3 端子可得到一個純電流信號, 電流信號再經放大, 從而可被MB800 接受, 解決了DIXO公司的智能儀表MB800 與電磁信號不匹配的問題。　　　
        通過這次對電磁流量計的4-20mA的改造, 只花了幾百元錢, 節省了幾千元。
