電磁流量計在煤氣化裝置中煤漿流量的測量選型
來源：www.wxchgg.com作者：發表時間：2018-06-23【小中大】
化工生產中一個重要參數就是流量。選擇合適的流量計能提高流量計準確度，為工藝生產提供更準確的物料消耗與產品產量數據。水煤漿氣化流量計一般用差壓式流量測量儀表，節流元件有孔板、文丘里或噴嘴、楔形節流件等。
1.1 煤漿流量的測量
由于流動的煤漿容易沉淀，且對于節流元件的沖蝕比較嚴重，所以煤漿流量不能用差壓式或渦街流量計進行測量，通常采用電磁流量計來測量。根據煤漿的流速低、沖刷大、固液兩相的特點，電磁流量計內襯要求具有相當的強度、耐壓性能和耐磨性能。襯里材料的磨損會降低流速，導致顯示流量偏低。可采用氯丁橡膠、聚氨酯或拋光PFA或PTFE襯里。電磁流量計的電極選哈氏合金C涂覆碳化鎢，解決腐蝕和磨損問題。進、出口通常加裝不銹鋼保護法蘭，保護法蘭端口的襯里不因受壓不均而損壞。氣化爐裝置水煤漿的輸送管線一般采用20號碳鋼材質。在停止輸送煤漿階段，管線內壁會氧化產生大量的氧化鐵銹，水煤漿對管線內壁的摩擦會脫落細小的碳鋼顆粒，裹含在煤漿中。電磁流量計在工作時，其傳感器測量腔內產生的磁場會使金屬顆粒磁化，促使煤漿內的金屬顆粒吸附在測量電極附近，對電極形成極化電壓，會加大電磁流量計本身的測量誤差，并造成測量波動。在維修期間需經常對流量計進行內部檢查，查看磨損情況。
1.2 電磁流量計工作原理

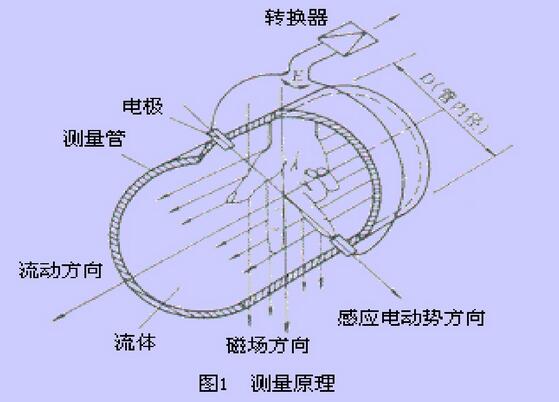

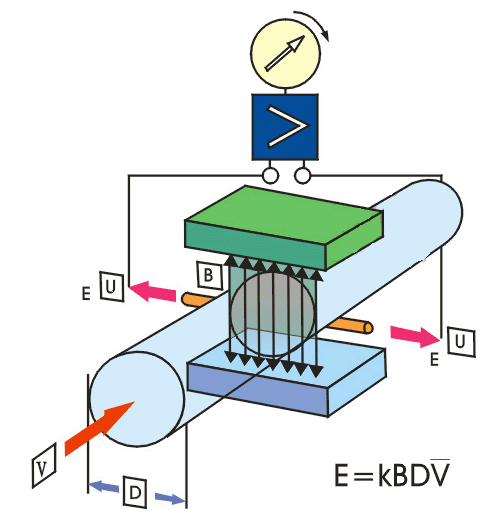

電磁流量計工作原理（點擊訪問詳細版本）是法拉第電磁感應定律，即導體在磁場中切割磁力線運動時，在導體兩端會感應一個與磁場方向和導體運動方向相互垂直的感應電動勢。感應電動勢的大小與感應強度和運動速度成正比。導電性液體在垂直于磁場的非磁性測量管內流動，與流動方向垂直的方向上產生與流量成比例的感應電勢，其值如下式:
E=K×B×D×V
式中 E----- 感應電動勢，即流量信號，V。
K----- 傳感器的修正系數。
B----- 磁感應強度，T。
D---- 電極間距及測量管內徑，m。
V---- 導電介質的平均流速，m/s。
1.3 電磁流量計的規格參數
