近年來，我國的天然氣、石油等零售業發展較為迅速，加油站的數量也在與日俱增，發展中的環保問題是社會各界都重點關注的問題。如何采用既環保又具有精確度的儀表發展我國的加油站的發展，下面我們從其檢測流量計基礎出發，分析了油氣回收在線監測流量計安裝條件對流量計性能的測試。



1 加油站油氣回收的在線監測流量計

        加油站的油氣回收中，流量計是對回收油氣量進行在線監測的主要設備。國外一般是通過羅茨流量計對油氣回收進行在線監測，羅茨流量計與其他設備相比其性能十分穩定，且精確度高，使用壽命較長、成本低、原理簡單等多種優勢，且輸出信號為脈沖信號，便于監測，能滿足加油站油氣回收進行在線監測的需求。我國加油站中對油氣回收在線監測系統也常用的是羅茨流量計。



2 安裝條件對油氣回收的在線監測流量計測量性能測試

        羅茨流量計自身體積大，在加油站的安裝過程中常出現安裝空間不足的現象，由于真空泵類型也都不十分相同，在流量計的安裝過程中會受到安裝條件的限制。一般來說，流量計的安裝工作具有豎直安裝與水平安裝兩種安裝形式，流量計安裝位置分為真空泵前與真空泵后，真空度的相差度較大，對氣體流量體積的影響較大。通過實驗對流量計在不同的安裝位置中測量值所含有的修正系數進行分析，提高儀表的測量性能。



2.1 流量計安裝實驗流程

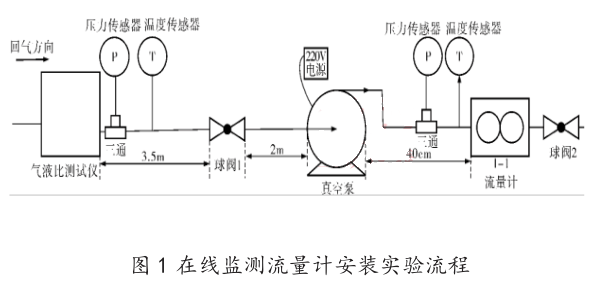

        流量計安裝實驗流程如下，通過對真空泵、在線監測的設備裝置及管道的安裝位置等情況進行模擬，以吸入空氣模擬成為回收油氣，圖中的箭頭表示油氣回氣方向，根據油氣回氣方向，測試儀顯示屏可以對回氣的平均流量與瞬時流量進行直觀的顯現出來。本模擬試驗是將回氣流量看作參考，對真空泵前后的真空度通過壓力傳感器進行監測，對真空泵前后溫度通過溫度傳感器進行監測，調節球閥的流量，并將其模擬成加油槍的回氣流量。油氣回收的真空泵與實驗流量計采用活塞泵、滑片泵及蒼南流量計。

2.2 實驗過程

        首先將溫度傳感器與壓力傳感器進行校準，根據實驗流程圖對實驗裝置進行裝配，將流量計安裝在真空泵前，大約在 45cm。其次，將流量計水平安裝與管路中，保持球閥 1 與球閥 2 全開狀態，在檢查配電線路后對真空泵進行通電連接。再次打開氣液比測試儀，調節球閥，在上述步驟完成后，氣液比測試儀數值應進行歸零處理，重新開啟真空泵，測試?yán)鄯e流量達到 10-30L 左右時，將真空泵關閉，對測試儀與流量計的度數進行記錄，需要重讀測試1-2 次；對手動球閥調節，并重復上一步驟。最后將實驗的流量計呈豎直方向安裝，并重復以上步驟，在真空泵后的 40cm 位置安裝實驗流量計，且重復以上步驟。實驗結束。



2.3 實驗結果

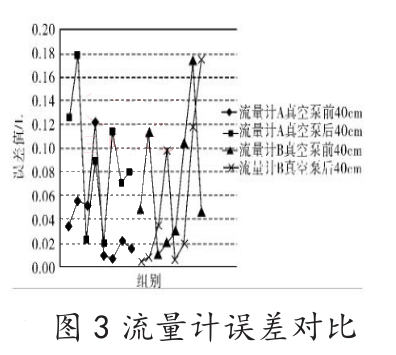

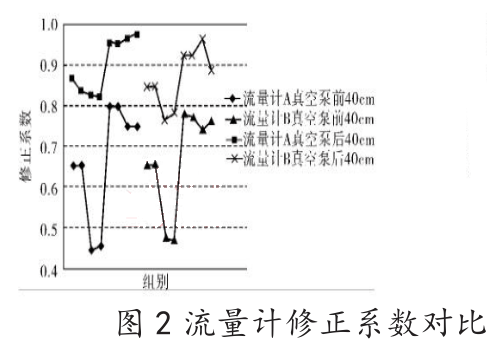

        實驗結果如下圖所 2、3 所示，不同的安裝方式、安裝位置及真空泵的不同類型對流量計測量性能所產生的影響。當流量計處于不同的安裝位置時，修正系數比較差異較大，安裝位置相同時，流量計兩種安裝方式的誤差比較小，由此看來不同的安裝方式對流量計測量性能的影響效果不大。

3 結語

        綜上所述，本文對加油站廣泛采用的流量計進行試驗，增加試驗的全面性與真實性，確保試驗結果的數據全面，從而獲得更加精確的修正系數，切實研究在線監測流量計的測量性能，對流量計選型與安裝具有指導性意義。
