術語線性的解釋

        繼續我們的目標是描述流量計術語以更好地理解商業化語言，我們決定嘗試解釋線性。流量計在整個指定流量范圍內保持在其定義極限內的能力是其線性度。表示術語線性的標準技術稱為“讀數”，其可以進一步定義為在儀表的操作范圍內的百分比誤差的表達式。在行業的一些部分中，還使用了替代定義，例如FSD線性或全量偏差。

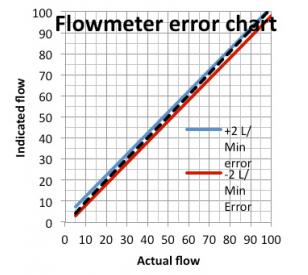

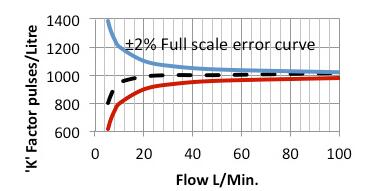

        查看右側的流量計圖表，您可以看到實際流量與指示流量的曲線幾乎是一條直線，這表明該設備的線性度看起來不錯。由于流量計表示為滿量程精度的±2％，因此在最小流量以及整個工作范圍內均應用±2升/分鐘的公差。如果我們繪制流速的每升脈沖數，則設備線性的不同圖像是顯而易見的。

        ±2％FSD的規格是什么意思？這意味著在100升每分鐘的全流量下，存在±2lpm誤差，以及在50lpm和10lpm的較低流量下的±2lpm誤差。在這些較低點處的實際流速可以分別在48和52lpm或8和12lpm之間。這歸因于在50lpm下的±4％的誤差和在10lpm下的巨大的±20％的誤差，更不用說在1lpm下的誤差。這相當于在100psi全刻度上模擬壓力表讀數為1psi壓力。然而，雖然這是一個潛在問題的很好說明，但大多數人通常不會要求100：1和2％FSD線性度的調節比。實際上，在規定的最小流量下，10％的調節比與2％FSD將產生20％的容許誤差。

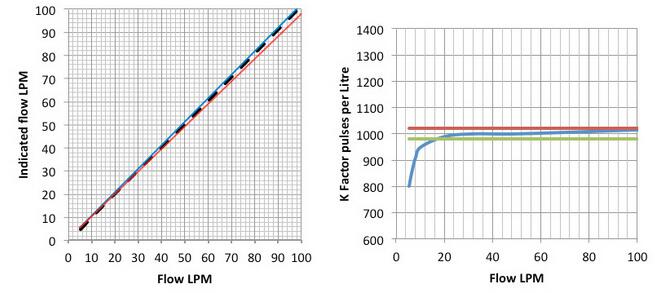

        在上述演示中，我們可以比較標準的“讀數”線性圖中的相同流量計數據。此線性圖中的誤差線顯示為讀數的百分比。雖然可能很難看到，黑色虛線與實線紅色下限線相交，表明流量計在較低流量時“流出”所需精度。指定讀數的線性百分比的圖更好地說明了當K-因子（每升的脈沖數）相對于流速繪制時的真實情況。當接近全流量時的最大可接受限值時，當儀器每分鐘降低20升左右時，儀表會降至±2％讀數規格以下。

        希望這種解釋為我們所有的讀者帶來了更大的理解。如果沒有，請隨時向我們提出您可能還有的任何問題。
